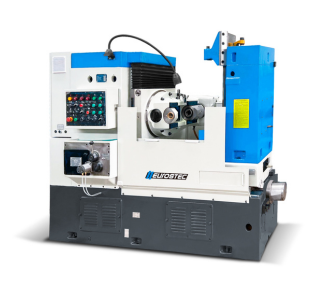

Máquina para gerar engrenagens utilizadas em caixas de transmissão e conjuntos de engrenagens, especialmente utilizadas na indústria de minas, agrícolas, de caminhões e automóveis.

Geradora de engrenagens semi-automática capaz de cortar engrenagens com dentes retos ou helicoidais, coroas, engrenagens de corrente e eixos estriados com pequeno comprimento.

SOLICITE UM ORÇAMENTO
CARACTERÍSTICAS TÉCNICAS
VER DETALHES
+
Diâmetro da peça mm 500
Módulo máximo mm 8
Comprimento máximo de corte mm 250
Número mínimo de dentes   5
Velocidade máxima da mesa rpm 7,8
Velocidades do eixo porta caracol rpm 40 - 250
Distância entre eixo porta caracol a superfície da mesa mm 235 - 535
Distância entre o centro da ferramenta a mesa mm 30 - 330
Distância entre a ponta do contraponto a mesa mm 380 - 630
Curso axial (eixo X) mm 300
Curso radial (eixo Y) mm 300
Shifting do caracol mm 55
Ângulo máximo de inclinação do cabeçote graus +/-45
Diâmetro e comprimento máximo do caracol mm 140x140
Diâmetro da mesa x passagem da mesa mm 510x80
Rasgos em T da mesa   6xM12
Potência motor principal kW 4
Dimensões da máquina mm 2440x1360x1800
Peso da máquina kg 4500



CARACTERÍSTICAS STANDARD
VER DETALHES
+

- Dispositivo automático para desligar ao final do processo de corte;
- Mecanismos de segurança e sistema automático de lubrificação;
- Construção e estrutura de excelente distribuição de fundidos, alta rigidez, capaz de suportar altas forças estáticas e dinâmicas;
- Máquina opera com CLP, permitindo a execução de ciclo quadrado de corte, garantindo precisão na reprodução das medidas das peças;
- Destaca-se pela facilidade de operação e procedimento de preparação;
- Sistema de corte convencional e climb (corte de baixo para cima);
- Conjunto completo de engrenagens de recâmbio, três eixos porta ferramenta (22, 27 e 32mm) e manual de operações;
- Shifting motorizado ou mecânico disponíveis;
- Chaves de serviço;
- Conforme Norma Regulamentadora Brasileira Nº12 - NR-12.
