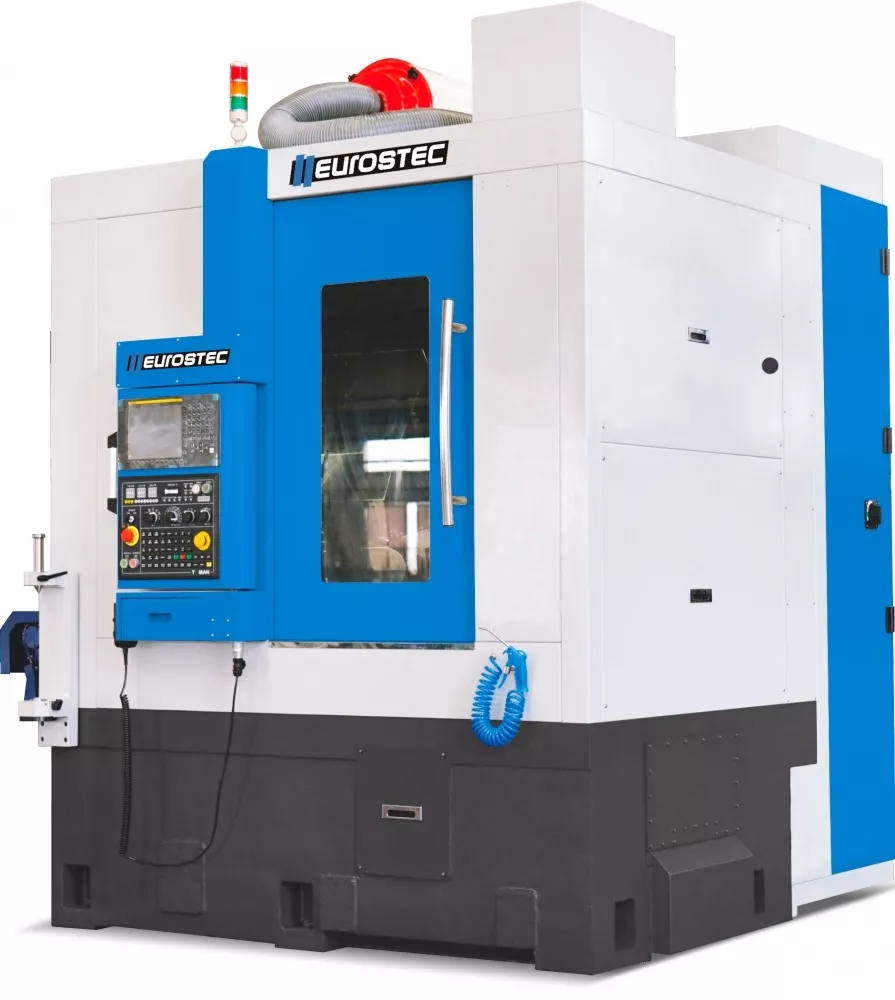

Geradora com 2 eixos controlados por CNC, sendo um o movimento de entrada e saída da mesa, outro o movimento de subida e descida do cabeçote, desta forma permite a usinagem de coroas e engrenagens com dentes abaulados.

SOLICITE UM ORÇAMENTO
CARACTERÍSTICAS TÉCNICAS
VER DETALHES
+
Diâmetro da peça mm 500
Módulo máximo mm 8
Comprimento máximo de corte mm 250
Número mínimo de dentes   5
Velocidade máxima da mesa rpm 7,8
Velocidades do eixo porta caracol rpm 40 - 250
Distância entre eixo porta caracol a superfície da mesa mm 235 - 535
Distância entre o centro da ferramenta a mesa mm 30 - 330
Distância entre a ponta do contraponto a mesa mm  380 - 630
Curso axial (eixo X) mm 300
Curso radial (eixo Y) mm 300
Shifting do caracol mm 55
Ângulo máximo de inclinação do cabeçote graus +/-45
Diâmetro e comprimento máximo do caracol mm 140x140
Diâmetro da mesa x passagem da mesa mm 510x80
Rasgos em T da mesa   6xM12
Potência motor principal kW 4
Dimensões da máquina mm 2440x1360x1800
Peso da máquina kg 4500



CARACTERÍSTICAS STANDARD
VER DETALHES
+

-  Geradora com 2 eixos controlados por CNC, sendo um o movimento de entrada e saída da mesa, outro o movimento de subida e descida do cabeçote, desta forma permite a usinagem de coroas e engrenagens com dentes abaulados;
-  Máquina para gerar engrenagens utilizadas em caixas de transmissão e conjuntos de engrenagens, especialmente utilizadas na indústria de minas, agrícolas, de caminhões e automóveis;
-  Geradora de engrenagens capaz de cortar engrenagens com dentes retos ou helicoidais, coroas, engrenagens de corrente e eixos estriados com pequeno comprimento;
-  Dispositivo automático para desligar ao final do processo de corte;
-  Mecanismos de segurança e sistema automático de lubrificação;
-  Construção e estrutura de excelente distribuição de fundidos, alta rigidez, capaz de suportar altas forças estáticas e dinâmicas;
-  Máquina opera com CNC, permitindo a execução de ciclo quadrado de corte, garantindo precisão na reprodução das medidas das peças;
-  Destaca-se pela facilidade de operação e procedimento de preparação;
-  Sistema de corte convencional e climb (corte de baixo para cima);
-  Conjunto completo de engrenagens de recâmbio, três eixos porta-ferramenta (22, 27 e 32mm) e manual de operações;
-  Shifting motorizado ou mecânico disponíveis;
-  Chaves de serviço;
-  Conforme Norma Regulamentadora Brasileira Nº12 - NR-12.
