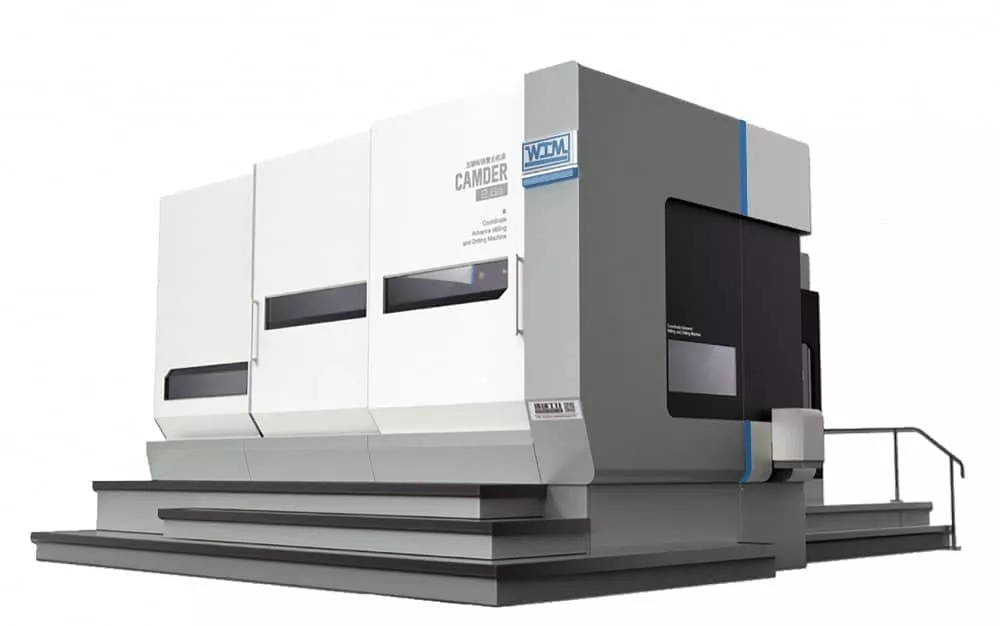

Máquina para furação profunda, especialmente utilizada em furação de moldes. De construção rígida, especialmente desenvolvida para alta performance em furação profunda, sem necessidade de entrada e saída de ferramenta devido ao sistema de refrigeração de alta pressão e utilização de brocas canhão.

Máquina com 6 eixos CNC, dotada de comando Fanuc 0i-MF.

SOLICITE UM ORÇAMENTO
CARACTERÍSTICAS TÉCNICAS
VER DETALHES
+
Profundidade máxima de furação broca canhão (W+Z) mm 1500 + 550
Dimensões da mesa mm 2200x1600
Peso máximo sobre a mesa kg 20000
Curso eixo X (deslocamento lateral da mesa) mm 2500
Curso eixo Y (movimento vertical do cabeçote de furação) mm 1500
Curso eixo Z ( movimentação horizontal da coluna) mm 800
Gama de diâmetros de furação broca canhão mm 3 - 50
Capacidade de rosqueamento   M36x4
Capacidade de fresamento cc/min 300
Angulação eixo A (horário/anti-horário) graus +15º/ -25º
Distância do centro do eixo a superfície da mesa mm 0 - 1500
Distância do nariz do eixo ao centro da mesa    530 - 1330
Avanço rápido nos eixos X/Y/Z/W m/min 8
Velocidade de rotação da mesa (eixo B) rpm 2
Velocidade de angulação do ram (eixo A) graus/min 215
Cone do eixo árvore   BT50
Velocidade de rotação do eixo árvore  rpm 4000
Potência do motor principal (contínuo / 30 min) kW 22/18.5
Torque servomotores eixos X/Y/Z/B N.m 30/38/38
Torque servomotores eixos W/A N.m 30
Pressão sistema de refrigeração (broca canhão) MPa 2 - 11

Vazão do sistema de refrigeração (broca canhão)

MPa 6-140
Dimensões da máquina  mm  9390x7690x4580
Peso da máquina kg 34000



CARACTERÍSTICAS STANDARD
VER DETALHES
+

- Máquina com 6 eixos CNC, dotada de comando Fanuc 0i-MF;
- Comando Fanuc com função AICC II para usinagem com velocidade nos contornos, garantindo melhor acabamento da superfície usinada, função TWP e conexão através de acesso remoto;
- Utiliza servomotor tipo AC Fanuc e transmissão por fuso de esferas, garantindo precisão dos movimentos;
- Eixo X (deslocamento lateral da mesa), eixo Y (deslocamento vertical do ram), eixo Z (movimentação horizontal da coluna),  eixo W (profundidade de furação), eixo B (rotação da mesa indexada) e eixo A (ângulo de inclinação do ram);
- Máquina extremamente robusta, construída com fundido HT300. Todas suas partes, base, colunas, unidade de deslizamento, ram e cabeçote de furação são usinados em Centro de Usinagem 5 eixos CNC, garantindo precisão;
- Possui função de fresamento horizontal para faceamento, usinagem de alojamentos, cavidades, rosqueamento, chanfro além da função de furação profunda;
- Todos os movimentos da máquina são feitos sobre guias lineares de alta precisão;
- Possibilidade de programação com CAM e também através de programação macro diretamente no CNC;
- Velocidade da ferramenta é controlada por inversor de frequência, sendo de ajuste infinitamente variável;
- Rolamentos do eixo e as guias da máquina são lubrificadas por sistema automático intermitente;
- Sistema de lubrificação automático centralizado;
- Remoção automática de cavacos através de transportador;
- Sistema de refrigeração do óleo;
- Sistema de refrigeração de alta pressão;
- Unidade hidráulica com acumulador de alta capacidade para redução na variação da pressão do sistema hidráulico garantindo maior precisão de operação no eixo Y;
- Sistema de controle pneumático para subida e descida de suporte guia para furação profunda;
- Sistema de suportes para brocas canhão;
- Refrigeração para cabine elétrica;
- Transportador de cavacos magnético para remoção automática de cavacos;
- Sistema PATENTEADO para troca de função de furação para fresamento em poucos segundos;
- Avanço e recuo do ram (eixo W) para troca entre função de furação e de fresamento;
- Inclinação do ram (torpedo) para furação em ângulo (eixo A);
- Utiliza sistema “direct drive” para a função de fresamento, aumentando o torque e potência;
- Mesa rotativa (eixo B) CNC com altíssima precisão e movimentos suaves com graduação mínima de 0,0001 (1 em 10.000);
- Possui sistema hidrostático do tipo FECHADO o e equipada com caixa engrenada dupla para garantir a precisão de posicionamento e repetibilidade, além de suportar grandes cargas sobre a mesa sem perda de precisão;
- Pistola de ar para remoção de cavacos;
- Luzes indicativas de trabalho (3 cores);
- Lâmpada de trabalho;
- Ethernet e DataServer;
- Máquina com carenagem completa;
- Conforme Norma Regulamentadora Brasileira Nº12 - NR-12.
