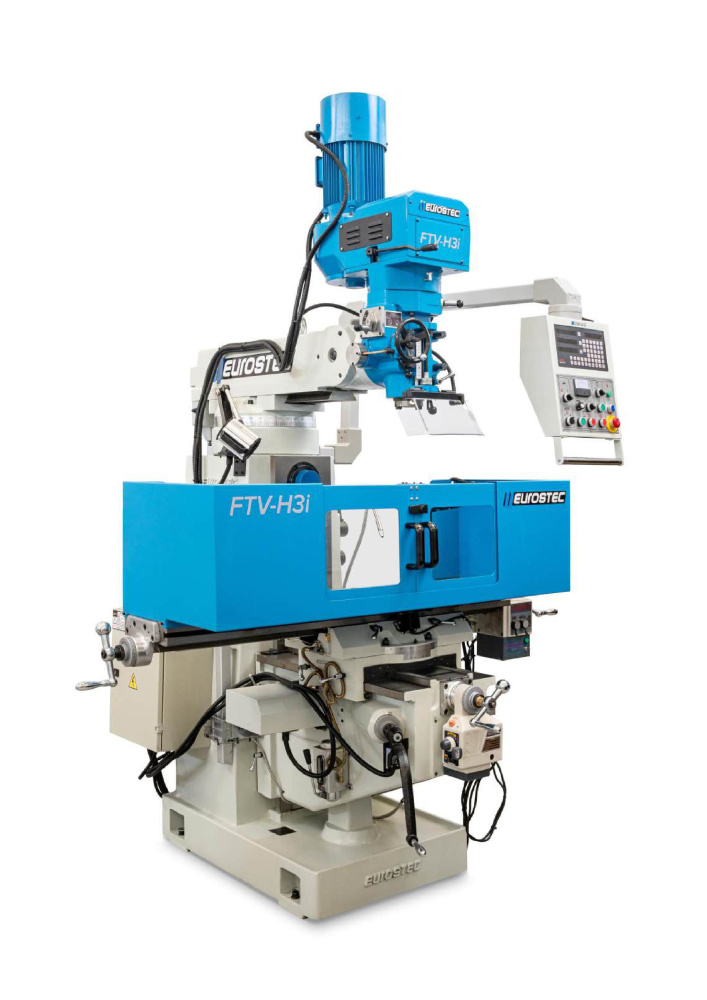

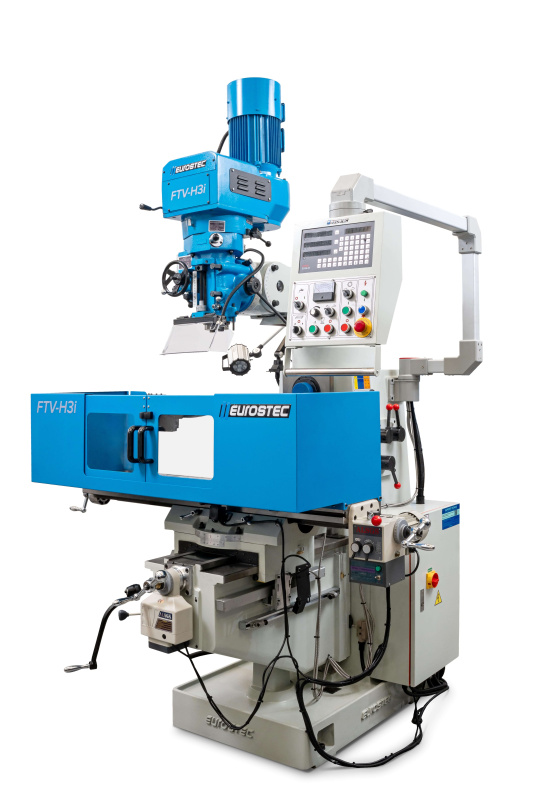

Fresadora Ferramenteira Combinada FTV-H3i e FTV-H6

Fresadora Ferramenteira com eixo horizontal e vertical e todos acessórios.

Voltar para Fresadoras
Voltar para o Início

SOLICITE UM ORÇAMENTO

CARACTERÍSTICAS TÉCNICAS

VER DETALHES

Dimensões da mesa	mm	1370x254
Giro da mesa	graus	45
Cabeçote		vertical/horizontal
Curso eixo X	mm	800
Curso eixo Y	mm	415
Curso eixo Z	mm	440
Diâmetro do mangote	mm	105
Curso do eixo árvore	mm	127
Avanço eixo árvore	mm	0,04/0,08/0,15
Curso do torpedo	mm	640
Inclinação lateral do cabeçote	graus	90
Inclinação frontal do cabeçote	graus	45
Cone	ISO	ISO40
Rotação do eixo árvore (vertical) (inversor frequência)	rpm	0 - 4200
Potência do motor do eixo vertical	HP	5
Distância do nariz do eixo vertical à mesa	mm	0 - 535
Distância do centro do eixo vertical à coluna	mm	220 - 765
Rotação do eixo árvore (horizontal)	rpm	48 - 1560 (12)
Potência do motor do eixo horizontal	HP	5
Distância do centro do eixo horizontal à mesa	mm	135 - 355
Distância do centro do eixo horizontal ao torpedo	mm	185
Distância do nariz do eixo horizontal à coluna	mm	35
Cone eixo horizontal	ISO	40
Potência do motor da bomba de refrigeração	HP	1/8
Peso da máquina	kg	1550
Dimensões da máquina	mm	1500x2000x2350

CARACTERÍSTICAS STANDARD

VER DETALHES

- Cabeçotes vertical e horizontal;
- Mesa com angulação 35 graus;
- Painel de comando completo com braço articulado;
- Conjunto digital nos 3 eixos XYZ;
- Movimentos eixos XY com avanços automáticos, eixo Z motorizado;
- Sistema completo de refrigeração;
- Proteções para os barramentos, transversal e vertical;
- Sistema de lubrificação;
- Conjunto porta pinça ISO40 com 15 pinças ER;
- Cabeçote vertical com inversor de frequência;
- Cabeçote mandrilhador;
- Morsa mecânica;
- Pés niveladores;
- Caixa de ferramentas;
- Lâmpada halogênea;
- Carenagem ao redor da mesa;
- Conforme Norma Regulamentadora Brasileira Nº12 - NR-12.

OPCIONAIS

VER DETALHES

- Divisor universal com ponto, placa e engrenagens
- Conjunto ângulo reto, luneta e eixo
- Mesa divisora
- Cabeçote chaveteiro
- Avanço automático eixo Y
