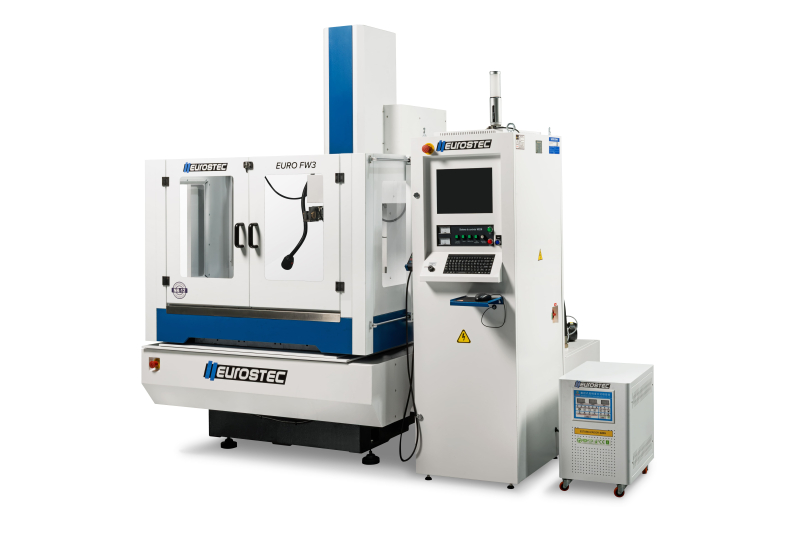

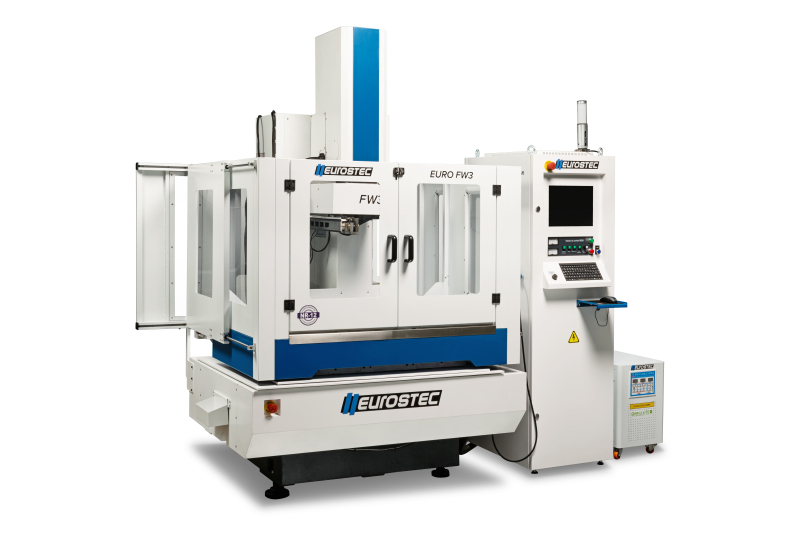

Eletroerosão a Fio - EURO FW3
Máquina de Eletroerosão a Fio CNC, modelo EURO FW3, com design compacto, alta tecnologia e aceitação no mercado brasileiro.
Voltar para Eletroerosão
Voltar para o Início
Tamanho da mesa | mm | 800x500 |
Altura máxima da peça (Z) | mm | 300 (500) |
Peso máximo da peça | kg | 500 |
Curso do eixo X | mm | 400 |
Curso do eixo Y | mm | 500 |
Precisão de posicionamento XY | 0,01 | |
Precisão de corte | mm | 0,01 - 0,02 |
Rugosidade da peça | Ra | 0.8 - 1 |
Velocidade máxima de corte (A=60) | mm²/min | 160 |
Velocidade média de corte | mm²/min | 40 - 60 |
Ângulo máximo de corte | graus | 30 |
Diâmetro do fio | mm | 0.18 - 0.20 |
Velocidade do fio | m/s | 1,7 - 11,8 |
Tensão de corte | V | DC 100 |
Tensão da máquina | V | 380/220 |
Potência total instalada | V | 6 |
Potência máxima do gerador | A | 10 |
Dimensões do gerador | mm | 560x650x1760 |
Dimensões da máquina | mm | 1820x1530x2000 |
Peso total da máquina | kg | 2000 |
- Servomotor para movimentação dos eixos
- Angulação máxima de 30 (±15) graus (1)
- Sistema de reaproveitamento do fio (2)
- Alinhamento de fio eletrônico (3)
- Máquina com design compacto
- Sistema duplo de tensionamento do fio
- Movimentação dos eixos X/Y através de guias lineares de precisão
- Tecnologia de corte integrada ao CNC
- Controle remoto completo para operação a curta distância
- Interface de programação simples e interativa em poucas páginas
- Ajuste de velocidade feito através de inversor de frequência
- CAD/CAM integrado
