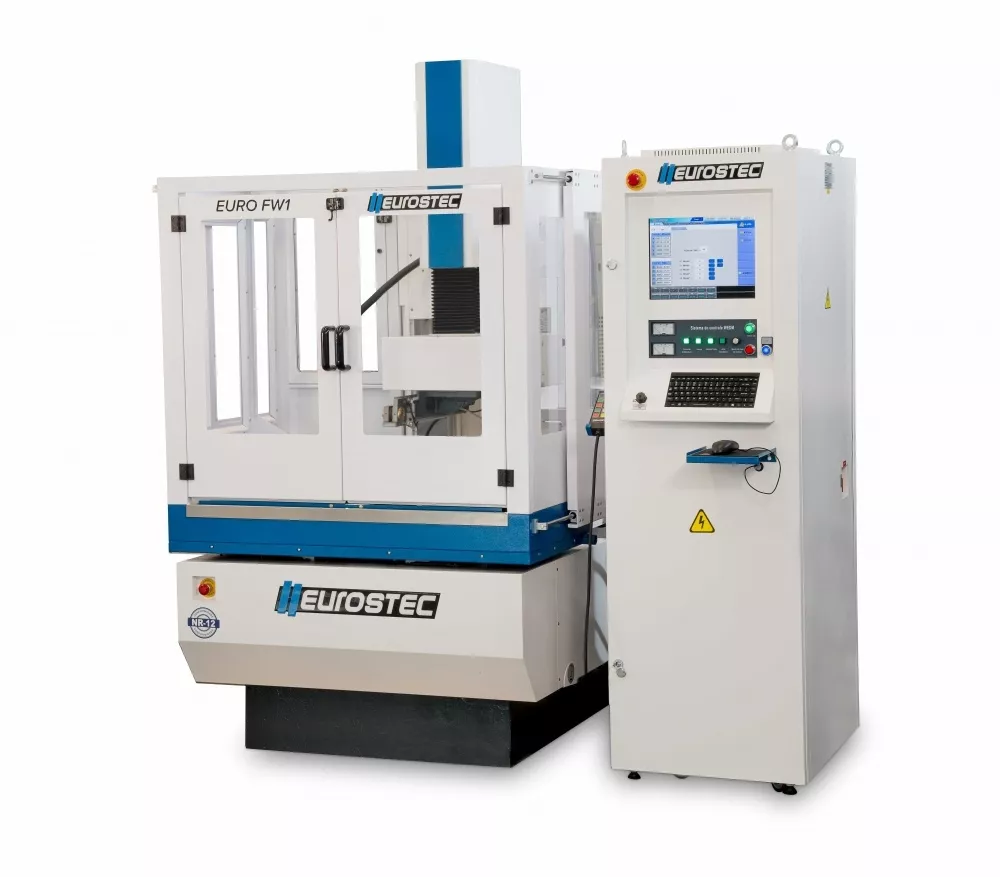

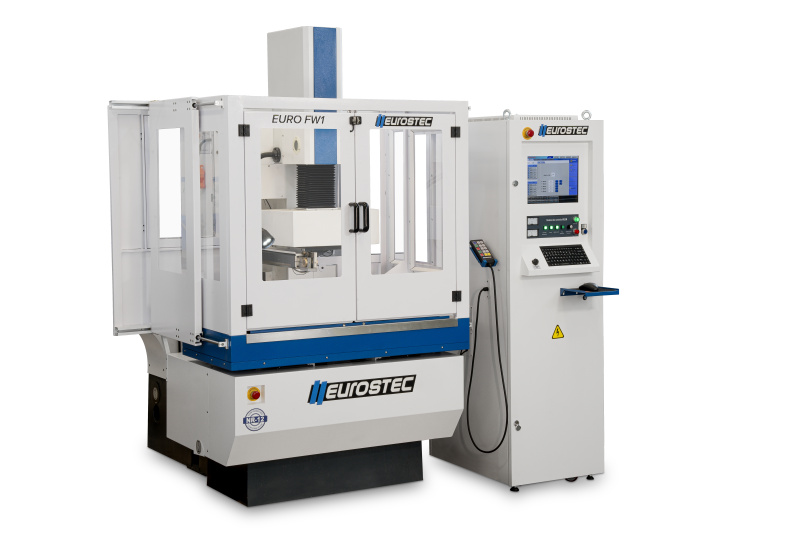

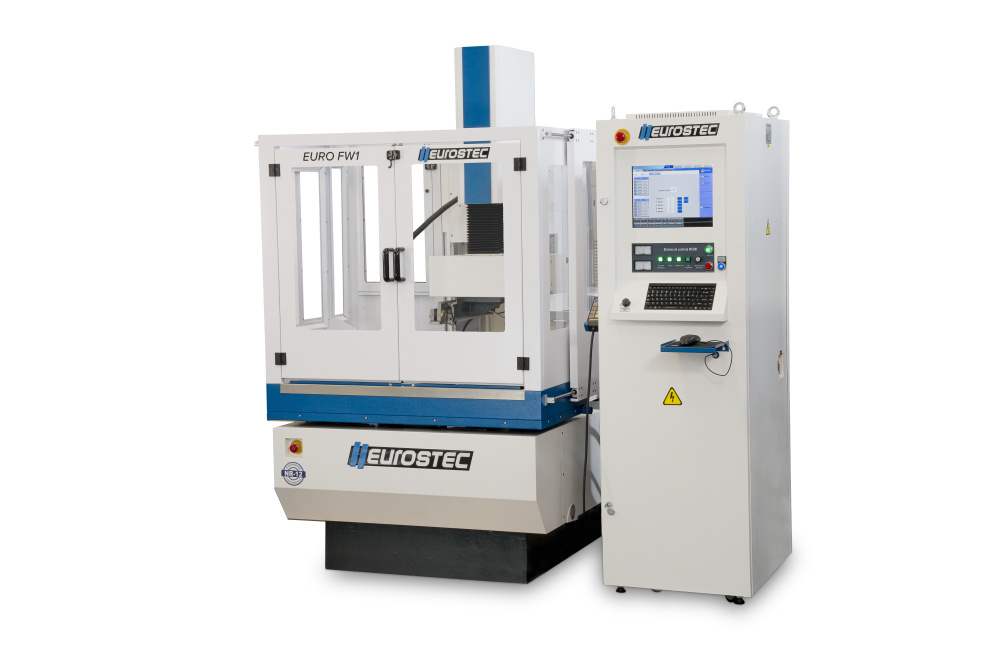

Máquina de Eletroerosão a Fio CNC, modelo EURO FW1, com design compacto, alta tecnologia e aceitação no mercado brasileiro.
A Eletroerosão a Fio é um processo industrial para a fabricação de ferramentas, o que permite a fabricação de peças que a usinagem convencional não consegue realizar.
A eletroerosão corte a fio é semelhante a eletroerosão por penetração, o que as diferencia é que descargas elétricas cortam o material em movimentos constantes. Sua programação é realizada por computador permitindo cortes com alto grau de complexidade com precisão e desempenho.
Dentre as suas principais vantagens podemos destacar a usinagem de peças com formas complexas, superfícies de alta qualidade, sem distorções ou alterações micro-estruturais.
A confecção de matrizes é a principal aplicação da eletroerosão a fio.
Voltar para Eletroerosão
Voltar para o Início
| Tamanho da mesa | mm | 570x350 |
| Altura máxima da peça | mm | 300 |
| Peso máximo da peça | kg | 500 |
| Curso do eixo X | mm | 350 |
| Curso do eixo Y | mm | 300 |
| Precisão de posiocionamento XY | mm | 0.01 |
| Precisão de corte | mm | 0,01 - 0,02 |
| Rugosidade da peça | Ra | 0.8 - 1.0 |
| Velocidade máxima de corte (A=60) | mm²/min | 160 |
| Velocidade média de corte | mm²/min | 40 - 60 |
| Ângulo máximo de corte | graus | 30 |
| Diâmetro do fio | mm | 0.18 /0.20 |
| Velocidade do fio | m/s | 1.7 - 11.8 |
| Tensão de corte | V | DC 100 |
| Tensão da máquina | V | 380/220 |
| Potência total instalada | HP | 6 |
| Potência máxima do gerador | A | 10 |
| Dimensões do gerador | mm | 560x650x1760 |
| Dimensões da máquina | mm | 1300x1800x2100 |
| Peso total da máquina | kg | 1500 |
- Servomotor para movimentação dos eixos
- Angulação máxima de 30 (±15) graus (1)
- Sistema de reaproveitamento do fio (2)
- Alinhamento de fio eletrônico (3)
- Máquina com design compacto
- Sistema duplo de tensionamento do fio
- Movimentação dos eixos X/Y através de guias lineares de precisão
- Tecnologia de corte integrada ao CNC
- Controle remoto completo para operação a curta distância
- Interface de programação simples e interativa em poucas páginas
- Ajuste de velocidade feito através de inversor de frequência
- CAD/CAM integrado
