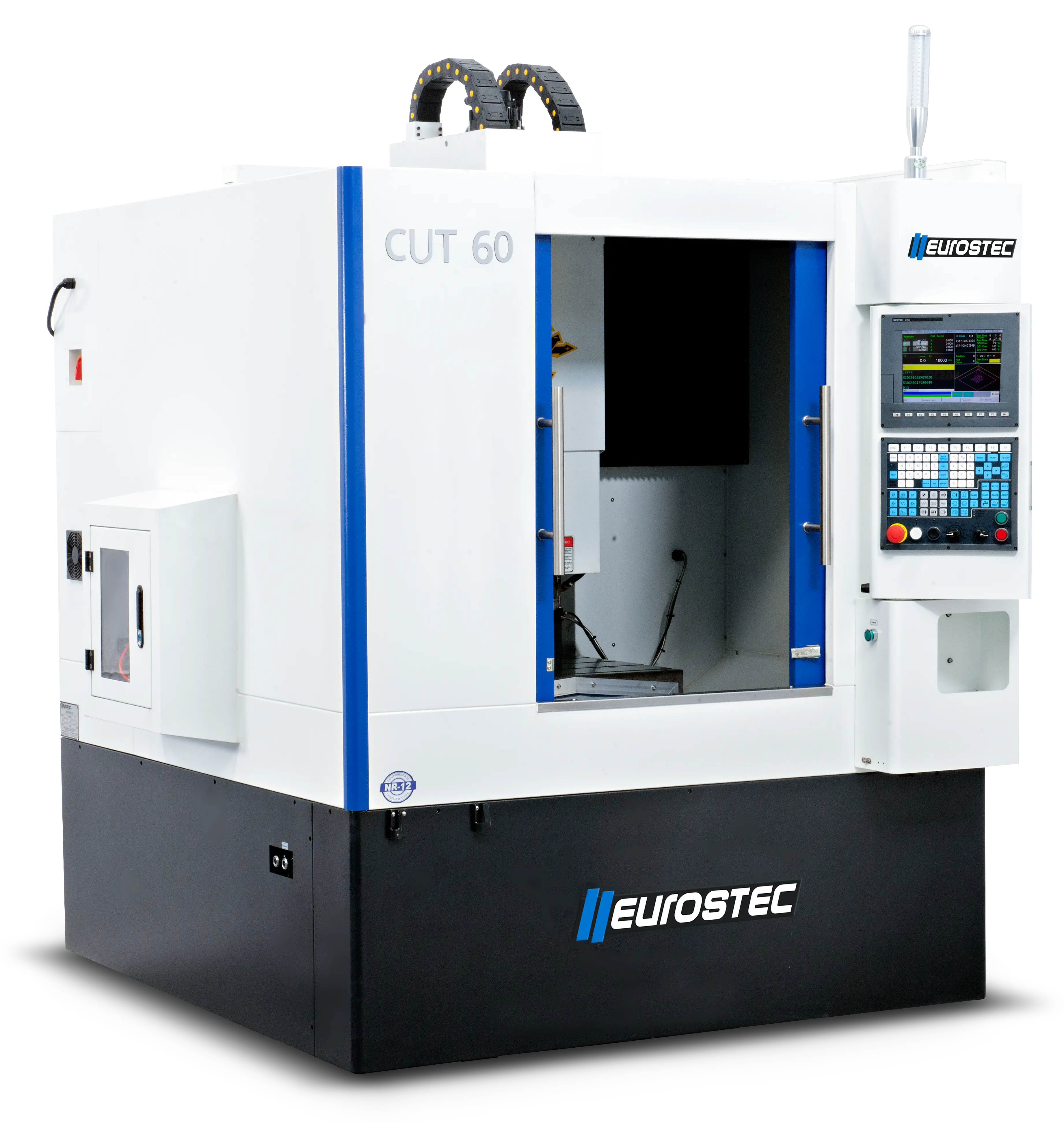

Centro de Usinagem Grafiteira - CUT 60
Máquina Grafiteira, modelo CUT 60, com construção tipo pórtico, própria para usinagem de eletrodos de cobre, grafite e acabamento com alta rotação em molde. Dotada de comando CNC Syntec.

Voltar para Centros de Usinagem
Voltar para o início

SOLICITE UM ORÇAMENTO

CARACTERÍSTICAS TÉCNICAS

VER DETALHES

Dimensões da mesa	mm	615x600
Peso máximo sobre a mesa	kg	300
Curso do eixo X	mm	600
Curso do eixo Y	mm	600
Curso do eixo Z	mm	350
Cone do eixo árvore		BT30
Espaço de altura no eixo Z	mm	530
Rotação do eixo árvore	rpm	24000
Potência do eixo árvore	kW	4,5
Avanço rápido da máquina nos eixos	m/min	12
Avanço de corte da máquina nos eixos	m/min	10
Potência dos motores dos eixos X/Y/Z	W	850
Precisão de repetibilidade	mm	0,005
Precisão de posicionamento	mm	0,01/300
Trocador de ferramentas	mm	10
Peso da máquina	kg	4200
Dimensões da máquina	mm	2300x1840x2240

**Reservamos o direito de modificar o design, especificações técnicas e mecanismo, com o intuito de melhorar o desempenho da máquina, sem aviso prévio;

CARACTERÍSTICAS STANDARD

VER DETALHES

- Máquina extremamente robusta, com construção das colunas tipo pórtico em peça fundida única
- Equipamento próprio para usinagem de eletrodos de cobre, grafite e acabamento com alta rotação em moldes
- Comando CNC Syntec 21Ma (look ahead 2000 blocos);
- Trocador automático de ferramentas de 10 posições
- Drivers e motores marca Yaskawa (Japão)
- Guias lineares nos 3 eixos, marca Schneeberger (Suíça), aumentando a capacidade sobre a mesa e a precisão da máquina
- Fusos de esferas de alta precisão nos eixos X e Y marca THK (Japão)
- Fuso de esferas de alta precisão no eixo Z marca Hiwin (Taiwan)
- Sistema de medição de ferramenta Metro (Japão)
- Eixo árvore com rotação até 24.000rpm
- Dispositivo de refrigeração tipo cortina d´agua
- Movimentação dos eixos por servomotor sobre guias lineares nos 3 eixos
- Sistema pneumático
- Sistema de lubrificação automático
- Cooler de refrigeração do eixo
- Controle remoto (handwheel)
- Interface RS232
- Pistola de água
- Luzes indicadoras de trabalho
- Componentes elétricos e eletrônicos marca Schneider (França)
- Carenagem completa
