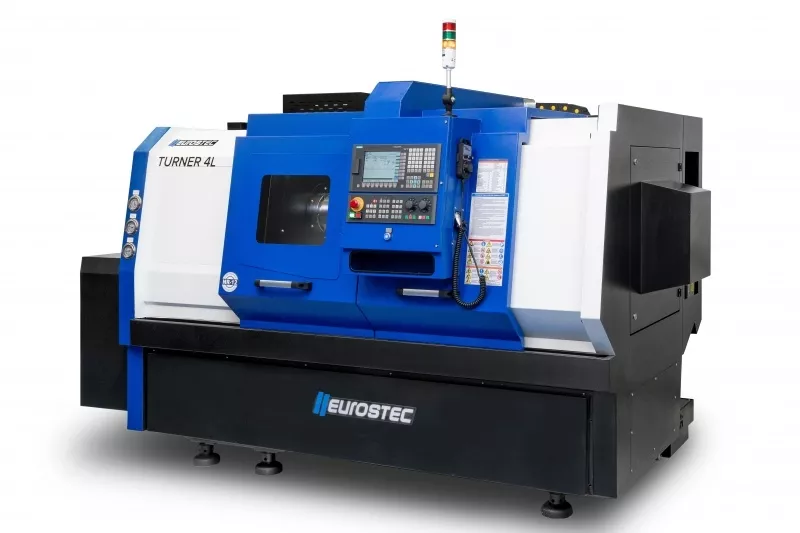

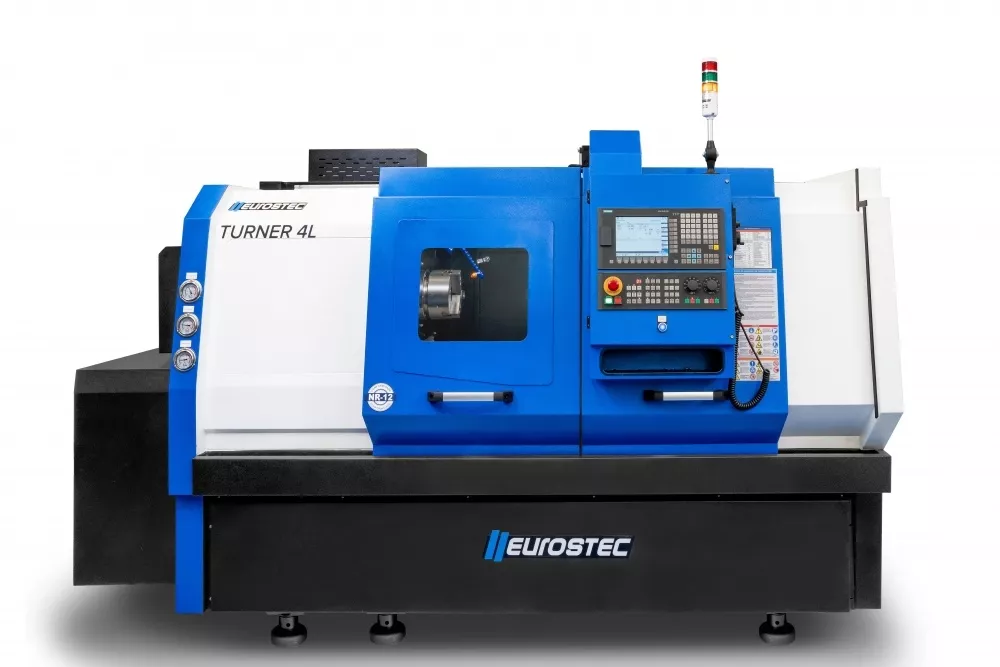

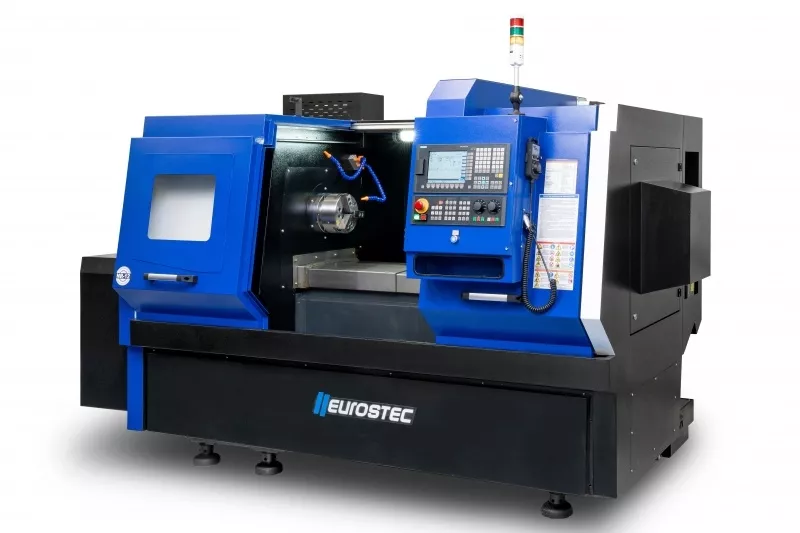

Torno Barramento Paralelo CNC - TURNER 4L

Torno Barramento Paralelo - Turner 4L e Turner 5

Nossos modelos de Tornos CNC de Barramento Paralelo com comando Siemens 808DA OU SYNTEC 21MA, são compactos e sua construção é reforçada, assim eles são capazes de executar trabalhos em grandes lotes e alta produção. Com comando Siemens 808D e torre automática porta ferramentas 8 posições com acionamento elétrico, entregam excelente performance e economia.
São máquinas acessíveis, econômica e com alta produtividade. Com placa hidráulica de 3 castanhas standard, porém com opção de placa manual de 3 ou 4 castanhas, caso seja da preferência do cliente. Podendo também ser equipado com diferentes tipos de lunetas, assegurando um ótimo apoio para as peças a serem usinadas.
Além disso, possuem cabeçote móvel com acionamento da manga hidráulica (contra ponto hidráulico). Os Tornos CNC de Barramento Paralelo da Eurostec possuem guias longitudinais e transversais com Turcite, sistema de lubrificação centralizada e progressiva para guias de deslizamento, fuso de esferas recirculantes de precisão pré-carregadas com servo motores para acionamento dos eixos X e Z. Possuem carenagem completa e bandeja coletora de cavacos.

Voltar para Tornos

Voltar para o Início

SOLICITE UM ORÇAMENTO

CARACTERÍSTICAS TÉCNICAS

VER DETALHES

Movimento dos eixos		barramento
Diâmetro da placa hidráulica	pol	8
Diâmetro admissível sobre o barramento	mm	460
Diâmetro máximo torneável sobre o carro (com torre de 8 posições)	mm	210
Comprimento máximo entre pontas	mm	1050
Comprimento máximo torneável	mm	900
Torre elétrica vertical	posições	8
Diâmetro de passagem do eixo árvore	mm	65
Nariz do eixo árvore		A2-6
Gama de velocidades do eixo	rpm	0 - 2500
Curso do eixo X	mm	270
Curso do eixo Z	mm	920
Avanço rápido X/Z	m/min	6/8
Suporte de ferramenta externo	mm	20x20
Suporte de ferramenta interno	mm	32
Diâmetro do mangote	mm	55
Sede interna do contraponto	CM	4
Precisão de posicionamento X/Z	mm	0,005
Precisão de repetibilidade X/Z	mm	0,006/0,008
Largura do barramento	mm	335
Posicionamento do contraponto		manual
Acionamento do contraponto		hidráulico
Curso do mangote	mm	100
Sede interna do mangote		CM4
Potência do motor do eixo	HP	7,5
Potência da bomba de refrigeração	HP	1/8
Potência requerida	kVA	10
Dimensões da máquina	mm	2700x1700x1850
Peso da máquina	kg	2500

CARACTERÍSTICAS STANDARD

VER DETALHES

Placa hidráulica de 8”;
Comando Siemens 808DA OU SYNTEC 21MA;
Eixos XZ controlados por servomotor;
Painel frontal com funções principais;
Movimentação através de barramento;

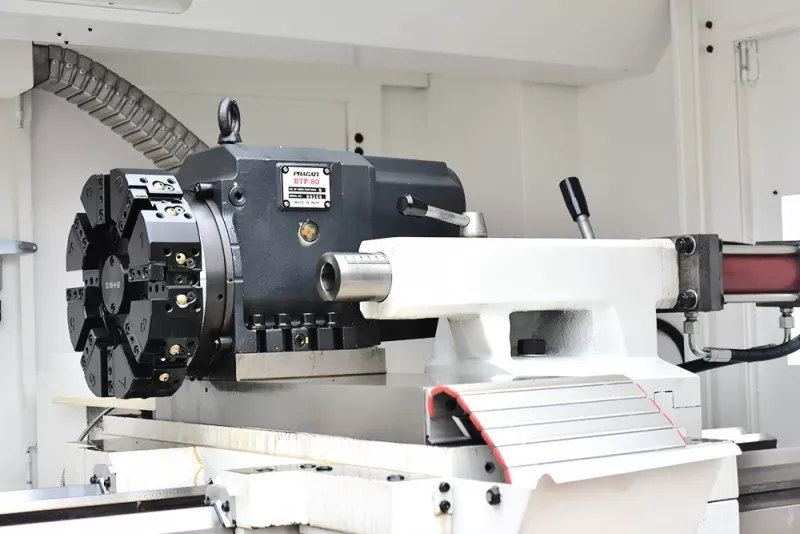

Torre porta ferramentas Pragati de 8 posições;
Contraponto hidráulico;
Controle remoto MPG;
Sistema de refrigeração completo;
Bandeja coletora de cavacos;
Sistema de lubrificação automática;
Interface de comunicação e transferência de dados Ethernet;
Luminária de trabalho;
Luzes indicadoras de trabalho 3 cores;
Carenagem completa;
Niveladores;
Conforme Norma Regulamentadora Brasileira Nº12 - NR-12;
