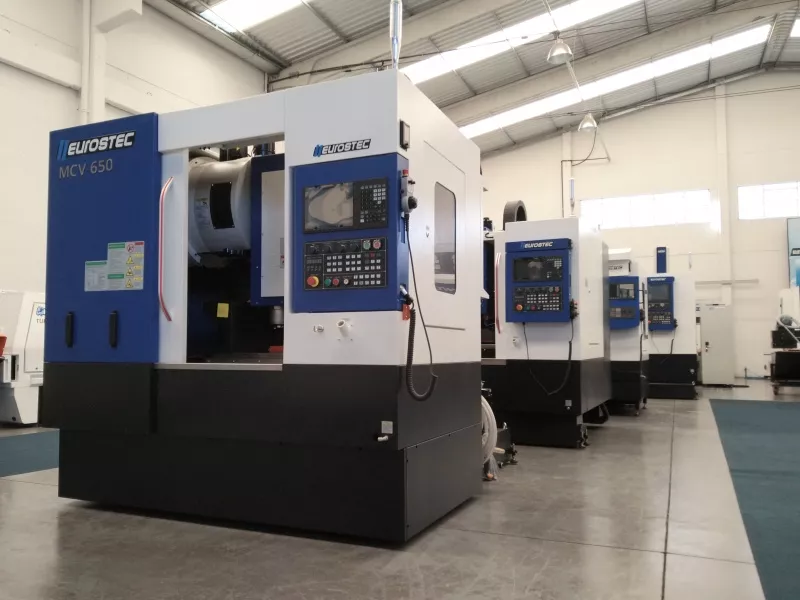

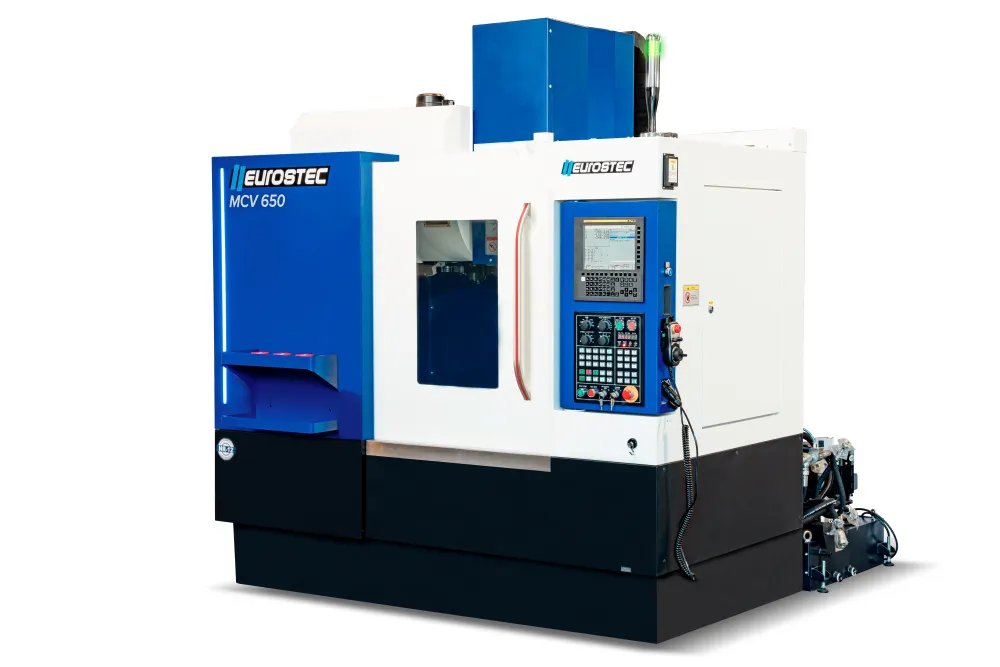

Centro de Usinagem Vertical, modelo MCV 650, com comando numérico Mitsubishi M80 ou Siemens 828D, com trocador de ferramentas automático de 20 posições, velocidade de rotação do eixo árvore de 10.000rpm. Máquina de altíssimo padrão, garantindo excelentes resultados e precisão na usinagem.
| Tamanho da mesa | mm | 750x420 |
| Rasgos "T" da mesa | unid.xmmxmm | 3x14x125 |
| Curso do eixo X | mm | 650 |
| Curso do eixo Y | mm | 420 |
| Curso do eixo Z | mm | 500 |
| Rotação do eixo árvore | rpm | 10000 |
| Cone do eixo árvore | BT40 | |
| Distância do nariz do eixo a superfície da mesa | mm | 120 - 620 |
| Distância do centro do eixo árvore a coluna | mm | 470 |
| Peso sobre a mesa | kg | 350 |
| Velocidade de avanço dos eixos XYZ | m/min | 40/40/30 |
| Velocidade de corte dos eixos XYZ | m/min | 10 |
| Posições do trocador de ferramentas | 20 | |
| Potência do motor do eixo árvore | HP | 10 |
| Diâmetro máximo da ferramenta (com adj/sem adj) | mm | 80/120 |
| Comprimento máximo da ferramenta | mm | 300 |
| Peso máximo da ferramenta | kg | 8 |
| Tempo de troca de ferramenta | s | 1.7 |
| Movimentos nos três eixos | guias lineares | |
| Capacidade máxima de furação | mm | 30 |
| Capacidade máxima de rosqueamento | M16 | |
| Potência requerida | kVA | 15 |
| Precisão de posicionamento | mm | 0,008 |
| Precisão de repetibilidade | mm | 0,005 |
| Capacidade do tanque de refrigeração | L | 160 |
| Dimensões da máquina | mm | 2020x2340x2700 |
| Peso da máquina | kg | 4000 |
- Controle numérico Siemens 828D
- Eixo árvore com 10000rpm
- Trocador de ferramentas armtype de 20 posições
- Cooler de refrigeração do eixo árvore
- Transportador de cavacos de esteira
- Controle remoto MPG
- Sistema de refrigeração
- Sistema lubrificação automático
- Proteções telescópicas nos eixos XYZ
- Luminária de trabalho
- Luzes indicadoras de trabalho
- Pistola de ar
- Carenagem completa
- Conforme Norma Regulamentadora Brasileira N°12 - NR12
