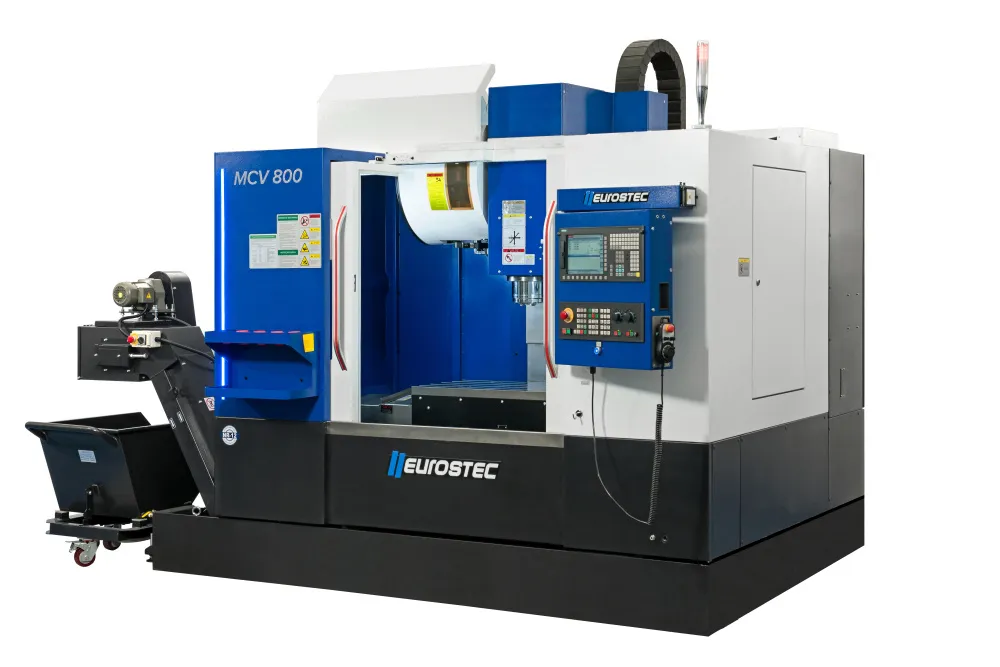

Centro de Usinagem Vertical, modelo MCV 800, com trocador de ferramentas automático de 24 posições, velocidade de rotação do eixo árvore de 10.000rpm e comando Siemens 828D ou Mitsubishi M80 completo com todos os acessórios essenciais ao seu funcionamento. Máquina de altíssimo padrão, garantindo excelentes resultados e precisão na usinagem.


Voltar para Centros de Usinagem
Voltar para o início

SOLICITE UM ORÇAMENTO
CARACTERÍSTICAS TÉCNICAS
VER DETALHES
+
Controle numérico   Siemens 828D ou Mitsubishi M80A
Tamanho da mesa mm  1000x510
Curso do eixo X mm 850
Curso do eixo Y mm 530
Curso do eixo Z mm 520
Rotação do eixo árvore  rpm 10000
Cone do eixo árvore    BT40 e BBT40
Distância do nariz do eixo a superfície da mesa mm 100 - 620
Velocidade de avanço dos eixos X/Y/Z  m/min  36/36/30
Posições do trocador de ferramentas   24
Potência máxima do motor do eixo árvore  HP  20
Diâmetro máximo da ferramenta  mm 150
Comprimento máximo da ferramenta mm 300
Peso máximo da ferramenta kg  7
Tempo de troca de ferramenta  s  2
Precisão de posicionamento mm 0,007
Precisão de repetibilidade mm 0,005
Movimentos nos três eixos   guias lineares
Potência requerida  kVA 20
Dimensões da máquina mm  2200x2100x2600
Peso da máquina kg 5800



CARACTERÍSTICAS STANDARD
VER DETALHES
+

- Controle numérico Siemens 828D ou Mitsubishi M80A
- Monitor colorido de 10,4”
- Trocador de ferramentas arm type 24 posições
- Interface para transmissão de dados
- Ethernet, RS-232 e USB
- Eixo árvore com 10.000rpm
- Cooler de refrigeração do eixo árvore
- Transportador de cavacos
- Carro porta cavacos
- Preparação para 4º eixo
- Sistema completo de refrigeração de corte com tanque
- Sistema de lubrificação completo
- Proteções telescópicas nos eixos XYZ
- Luminária de trabalho
- Luzes indicadoras de trabalho
- Pistola de lavagem de peças
- Controle remoto MPG
- Jogo de chaves para operação da máquina
- Jogo de parafusos , placas de apoio e porcas de nivelamento
- Porta principal com trava elétrica
- Carenagem completa

OPCIONAIS
VER DETALHES
+

- 4º eixo com contraponto
- Refrigeração de alta pressão pelo centro da ferramenta
- Apalpador por contato com transmissão óptica e preset de ferramentas Renishaw
- Separador de óleos (oil skimmer)
- Sistema coletor de névoas
