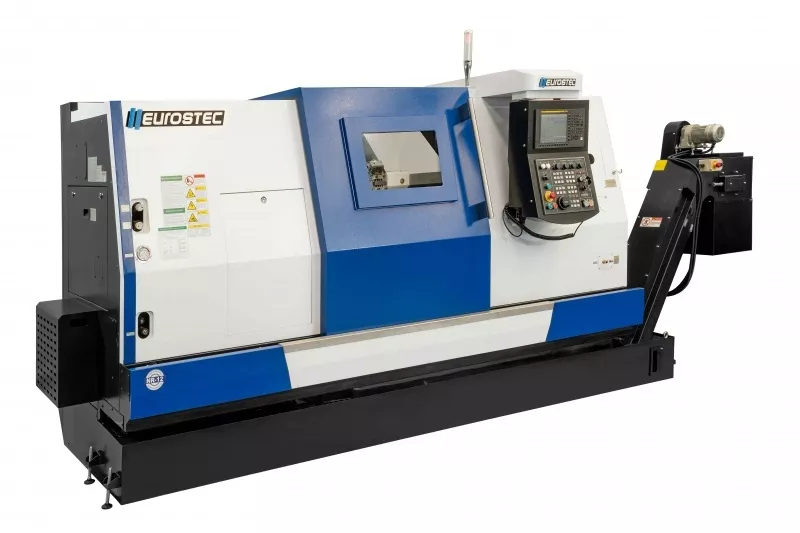

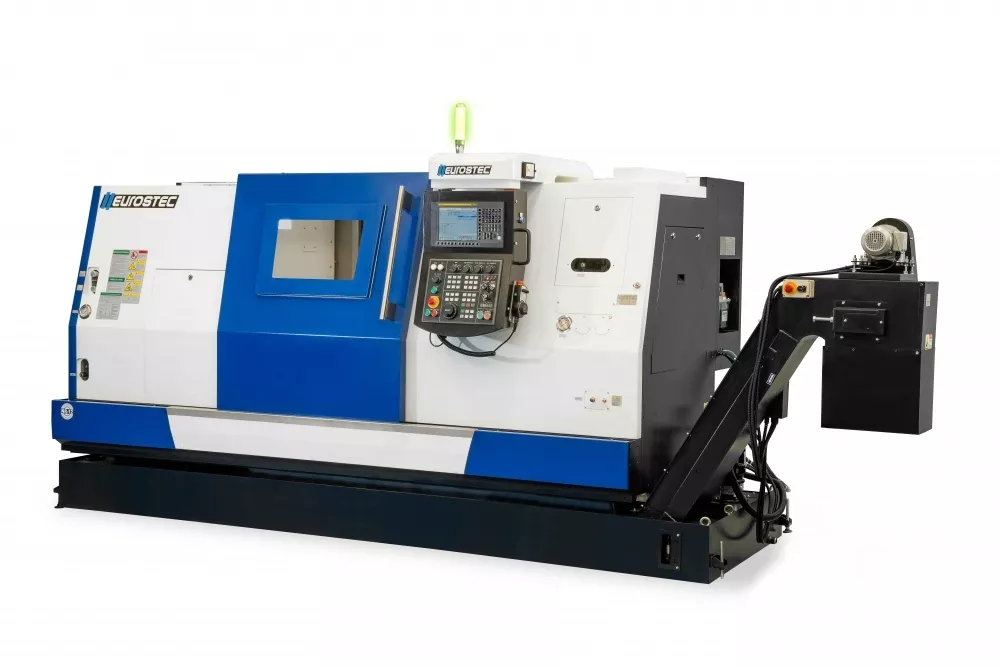

Torno CNC - Barramento Inclinado - NL 12L
Torno CNC - Barramento Inclinado - NL 12L

Torno CNC barramento inclinado de alta qualidade e produtividade, com torre porta ferramentas de 12 posições e comando FANUC 0i MF (5).

SOLICITE UM ORÇAMENTO
CARACTERÍSTICAS TÉCNICAS
VER DETALHES
+
Diâmetro da placa hidráulica pol 12
Diâmetro admissível sobre o barramento mm 650
Diâmetro máximo torneável mm 630
Comprimento máximo torneável mm 1500
Diâmetro admissível sobre o carro transversal mm 410
Curso eixo X mm 330
Curso eixo Z mm 1600
Nariz do eixo árvore   A2-8
Diâmetro do furo do eixo árvore mm 87
Velocidade máxima de rotação rpm 2000
Avanços rápidos em X Z m/min 8/12
Número de posições da torre  posições 12
Suporte de ferramenta externo mm 32x25
Suporte de ferramenta interno mm Ø50
Precisão de posicionamento XY mm 0.012/0.014
Precisão de repetibilidade XY mm 0.006/0.008
Diâmetro do contraponto mm 130
Curso do contraponto mm 100
Sede interna da manga CM 5
Acionamento da manga   hidráulico
Potência do motor principal (30 min/contínuo)  kW 15/18.5
Capacidade do tanque de refrigeração L 420
Potência total requerida kVA 35
Dimensões da máquina mm  5810x1975x2145
Peso da máquina kg 8000



CARACTERÍSTICAS STANDARD
VER DETALHES
+

- Controle numérico CNC Fanuc 0i MF(5) com tela colorida LCD
- Torre hidráulica de 12 posições
- Placa hidráulica 3 castanhas de 12”
- Transportador de cavacos
- Barramento inclinado 45 graus intergrado
- Movimentação dos eixos através de barramento quadrado
- Controle remoto MPG
- Sistema hidráulico completo
- Contraponto hidráulico
- Sistema completo de refrigeração
- Sistema de lubrificação automático
- Acionamento por pedal para a placa
- Rolamento spindle NSK, esferas recirculantes Hiwin
- Luzes indicadoras de trabalho
- Luminária de trabalho
- Pistola de ar
- Carenagem completa
