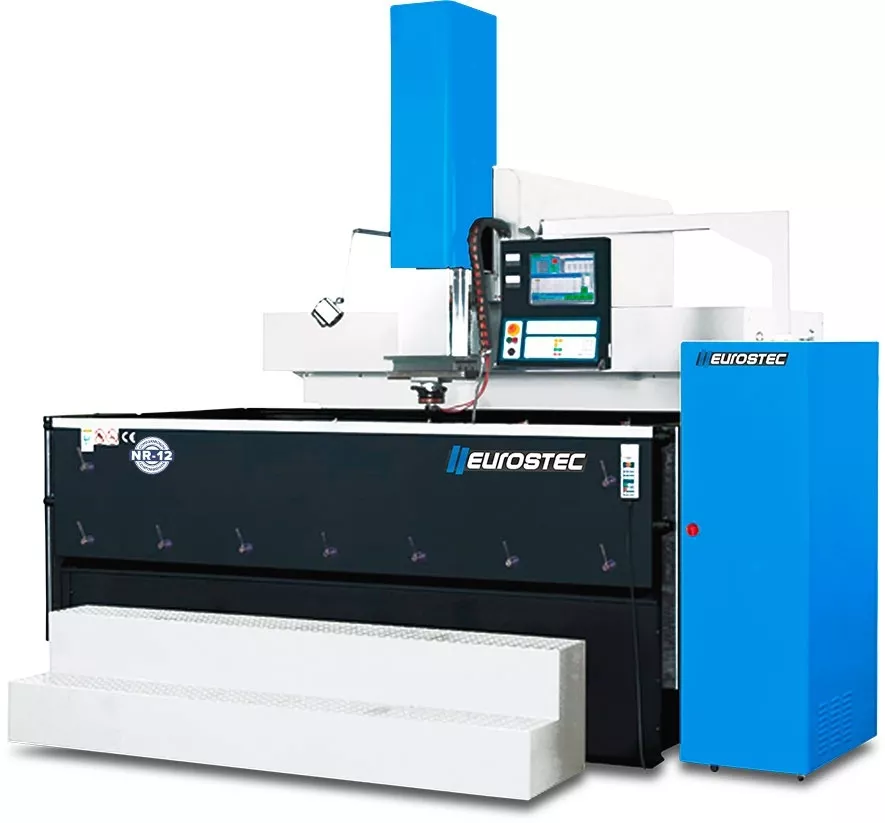

Eletroerosão - Penetração CNC - EDM 1270CNC
Eletroerosão - Penetração CNC - EDM 1270CNC

Máquina de Eletroerosão CNC por Penetração Robusta e completa. Alta estabilidade de erosão, com taxa de desgaste do eletrodo muito baixa.

Voltar para Eletroerosão
Voltar para o Início

SOLICITE UM ORÇAMENTO
CARACTERÍSTICAS TÉCNICAS
VER DETALHES
+
Curso eixo X   mm 1200
Curso eixo Y  mm 700
Curso eixo Z  mm 500
Dimensões da mesa mm 1400x850
Dimensões máxima da peça   2240x1300x625
Peso máximo do eletrodo  kg 400
Desgaste do eletrodo % < 0.2
Rugosidade µm < 0.25
Gerador (E75) A 75
Potência do gerador kVA 6.5
Distância mínima e máxima do eletrodo a mesa mm 510 - 1010
Remoção linear mm³/min 600
Dimensões do gerador mm 620x740x1820
Nível de óleo mm 110 - 450
Peso máximo sobre a mesa kg 5000
Capacidade do tanque dielétrico L 2350
Dimensões da máquina mm  4380x4330x2920
Peso da máquina kg 6600

**Reservamos o direito de modificar o design, especificações técnicas e mecanismo, com o intuito de melhorar o desempenho da máquina, sem aviso prévio;

CARACTERÍSTICAS STANDARD
VER DETALHES
+

- Máquina CNC robusta do tipo ram, com mesa fixa integrada na base (com tratamento térmico e alta dureza, evitando riscos), desenhada para manter a sensibilidade de descarga e precisão mesmo em condições com peças extremamente pesadas
- Estrutura larga e forte, base em ferro fundido de alta qualidade, garantindo alta rigidez, antideformação e alta precisão
- Tanque de óleo dielétrico dentro da base da máquina, economizando espaço
- Sistema closed loop (circuito fechado) com rápido feedback de posicionamento
- Réguas lineares de precisão garantindo extrema precisão - Fagor
- 3 eixos XYZ dotados de guias lineares e fusos de esferas de alta precisão – HIWIN/PMI
- Servo motores de alta precisão (micro passos de até 1 μm) para movimentação dos eixos XYZ com - Delta
- Controle remoto MPG com incremento mínimo de 0,001mm
- Interface de operação de fácil entendimento
- Sistema completo de lubrificação, com excelente design, garantindo maior durabilidade as partes da máquina
- Barril e filtro altos com parafuso de aperto, evitando vazamentos
- A interpolação entre os três eixos (XYZ) é realizada por computador de alta qualidade. O comando CNC fornece múltiplas funções, além de estar montado em um painel compacto
- O sistema de controle reduz ruídos de sinal, falhas e aumenta a estabilidade da máquina. Os pulsos da fonte de alimentação e o circuito de descarga são controlados por sistema de controle digital, o qual controla todo o pulso de descarga de forma precisa
- Possui função de adaptação de erosão, controle do tempo de subida do eletrodo, ajuste da altura do eletrodo, controle da passagem de óleo e de temperatura, detecção de chama, alarme automático, sistema anti chama, entre outras funções
- O sistema garante alta eficiência, baixo consumo de energia, pouco desgaste do eletrodo, estabilidade e simples operação
- Deslocamento do cabeçote (eixo W)
- Cartão CF de armazenamento do software, lido e salvo por USB
- Parte elétrica com cabos organizados e no padrão de certificação CE
- Conforme Norma Regulamentadora Brasileira Nº12-NR-12
