Eletroerosão EDM 500NC com Orbital - EUROSTEC

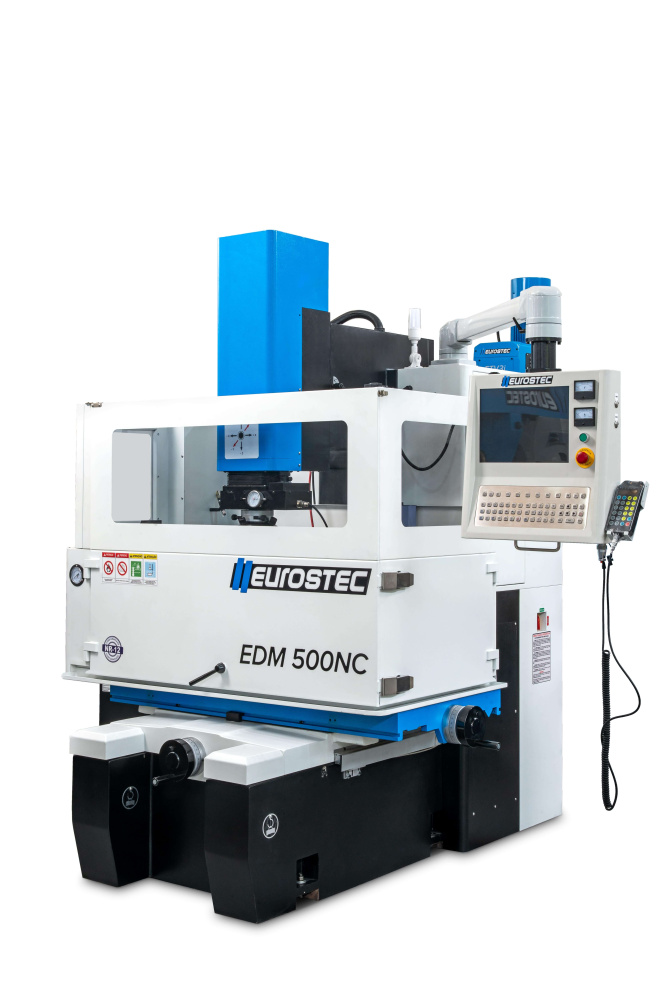

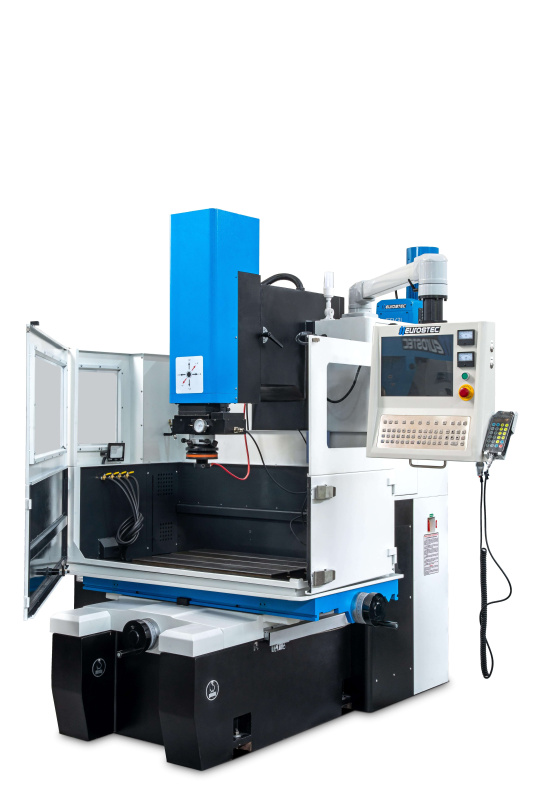

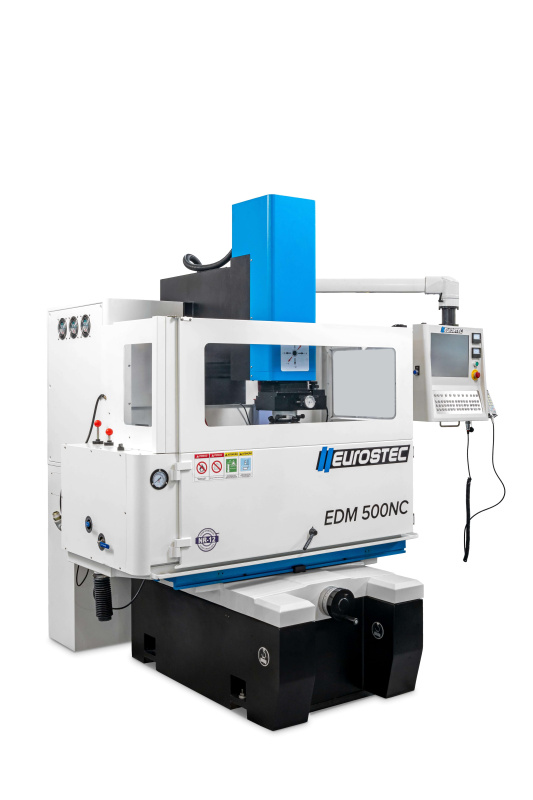

Máquina Eletroerosão EDM 500NC - Com Orbital

Máquina de Eletroerosão por Penetração NC de grande porte, com estrutura em ferro fundido de alta rigidez. Com sistemas de segurança para controle do nível e temperatura do dielétrico, fim de curso do eixo Z, movimento dos eixos X ou Y durante a erosão, colisão do eletrodo contra a peça de trabalho. Possui tanque de dielétrico equipado com duas bombas horizontais de alta vazão com acionamento  independente no comando da máquina.

Voltar para Eletroerosão
Voltar para o Início

SOLICITE UM ORÇAMENTO
CARACTERÍSTICAS TÉCNICAS
VER DETALHES
+
Dimensões da mesa mm 800x500
Curso eixo X mm 500
Curso eixo Y mm 400
Curso eixo Z mm 250+250
Dimensões internas da bandeja mm 1255x700x470
Peso máximo do eletrodo  kg 100
Capacidade máxima de remoção de material  mm³/min  500
Peso máximo sobre a mesa kg 1000
Distância máxima da mesa ao porta eletrodo   mm  800
Amperagem do gerador A 80
Desgaste máximo do eletrodo % < 0,2
Rugosidade mínima de trabalho Ra 0,3
Capacidade do tanque dielétrico L 600
Consumo de energia kw 7.5
Peso da máquina kg 2100
Dimensões do tanque de óleo mm 1450x1200x550
Dimensões do gerador mm 800x540x1700
Dimensões da máquina mm 1600x1700x2100
CARACTERÍSTICAS STANDARD
VER DETALHES
+

- Eixo Z de guia linear, fuso de esferas e acionamento por servo motor
- Cabeçote móvel acionado por motor elétrico com acionamento no painel de comando do gerador
- Indicador digital de coordenadas dos eixos X, Y, Z incorporado no comando da máquina com réguas de alta resolução. Medição ABS e INCR
- Sistemas de segurança para controle do nível e temperatura do dielétrico, fim de curso do eixo Z, movimento dos eixos X ou Y durante a erosão, colisão do eletrodo contra a peça de trabalho
- Detector de chama que desliga a erosão e dispara o alarme da máquina
- Erosão direta ou reversa
- Controle remoto com base magnética, permitindo executar várias funções longe do painel do gerador
- Tanque de dielétrico equipado com duas bombas horizontais de alta vazão com acionamento independente no comando da máquina
- Sistema de filtragem do dielétrico com pré-filtro e filtro fino de papel
- Função ½ para achar o meio da peça ou centro do furo
- Potenciômetro que regula a velocidade do eixo Z em centragem
- Função noite/dia
- Duplo sistema antiarco com ajuste automático da sensibilidade
- Funções específicas para acabamento e metal duro
- Função de ajuste velocidade subida do eixo Z de acordo com área do eletrodo
- Função bloqueio do eixo Z para usar sistema orbital (opcional)
- Motorização nos eixos XY para facilitar deslocamento da mesa
- Extintor de incêndio acionado automaticamente pelo calor do fogo do dielétrico
- Luminária de halogênio com suporte ajustável
- Potenciômetro que regula a velocidade do eixo Z em centragem
