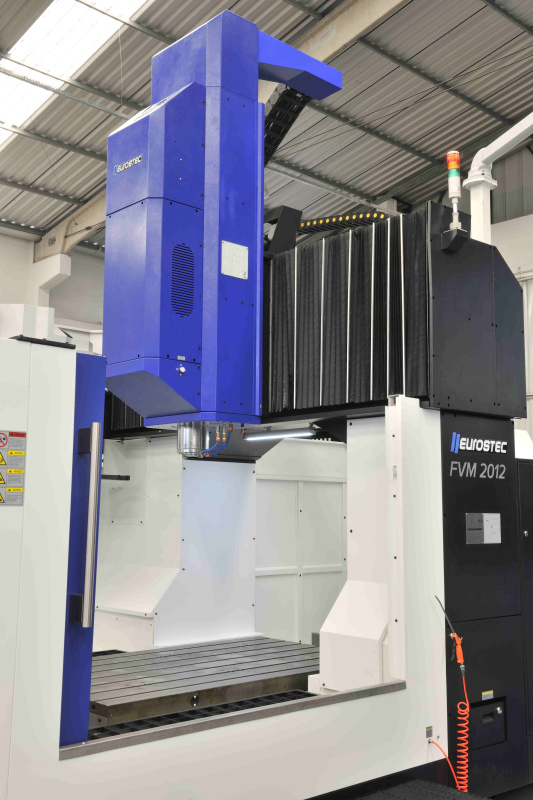

Centro de Usinagem Portal - FVM 2012
Centro de Usinagem Portal - FVM 2012

Centro de Usinagem CNC tipo Portal, com sistema de dupla coluna e travessão monolítico, sendo apenas uma peça fundida, garantindo muito mais robustez e precisão de toda a máquina.

Guias lineares nos eixos XYZ, permitindo trabalhos pesados, alta sensibilidade e baixa vibração em alta velocidade.



SOLICITE UM ORÇAMENTO
CARACTERÍSTICAS TÉCNICAS
VER DETALHES
+
Tamanho da mesa mm 2000x1200
Rasgos T da mesa (quant. x largura x distância) mm  7x22x160
Peso máximo sobre a mesa kg  4000
Curso do eixo X mm  2100
Curso do eixo Y mm  1200
Curso do eixo Z mm  800
Distância entre colunas mm 1400
Distância do nariz do eixo árvore a mesa  mm  200 - 1000
Cone do eixo árvore    BT50
Rotação do eixo árvore  rpm  40 - 6000
Torque máximo do spindle nm 788/1295
Avanços rápidos nos eixos XYZ  m/min   24/24/15
Avanço de corte nos eixos XYZ m/min   1 - 10
Potência do eixo árvore (cont. / 30 min) kW 15/18.5
Capacidade máxima do trocador de ferramentas unid.  24
Tempo de troca de ferramenta s  5
Precisão de posicionamento mm  +/-0,005/300
Precisão de repetibilidade mm  0,003
Capacidade tanque de óleo refrigerante L  500
Energia elétrica requerida kVA  40
Peso líquido kg  19000
Dimensões necessárias mm   7500x5500x4500



CARACTERÍSTICAS STANDARD
VER DETALHES
+

- Comando Siemens 828D ou Mitsubishi M80, Fanuc 0i-MD
- Máquina robusta, com sistema de colunas e travessão em peças únicas, sendo apenas uma peça fundida garantindo trabalhos estáveis e resultados preciosos. Toda estrutura é analisada pelo FEM otimizando a rigidez e precisão
- Guias lineares nos eixos XYZ, permitindo trabalhos pesados, alta sensibilidade e baixa vibração em alta velocidade
- Design e construção da base em forma de “UM” aumentando, efetivamente, a força total da máquina, intensidade de corte, rigidez, torque e resistência
- Eixo árvore com alto torque, alta velocidade, silencioso e com capacidade para fresar, furar e mandrilar
- Caixa engrenada ZF da Alemanha para controle de temperatura durante trabalhos
- Fusos de esferas proporcionam posicionamento preciso, mesmo para cargas pesadas
- Motor do eixo árvore diretamente acoplado ao spindle, garantindo maior poder de remoção
- Trocador rápido de ferramentas de 24 posições
- Controle remoto MPG
- Monitor LCD de 10,4”
- Caixa ZF para rotação da mesa
- Interface RS232
- Chiller de refrigeração do eixo árvore
- Built-in Encoder
- Desligamento automático
- Sistema de refrigeração com tanque
- Sistema de lubrificação automática
- Luzes indicadores em 3 cores
- Transportador de cavacos automático
- Lâmpada de trabalho
- Pistola de ar
- Niveladores
- Carenagem
