Centro de Usinagem FVM-3016 DLC

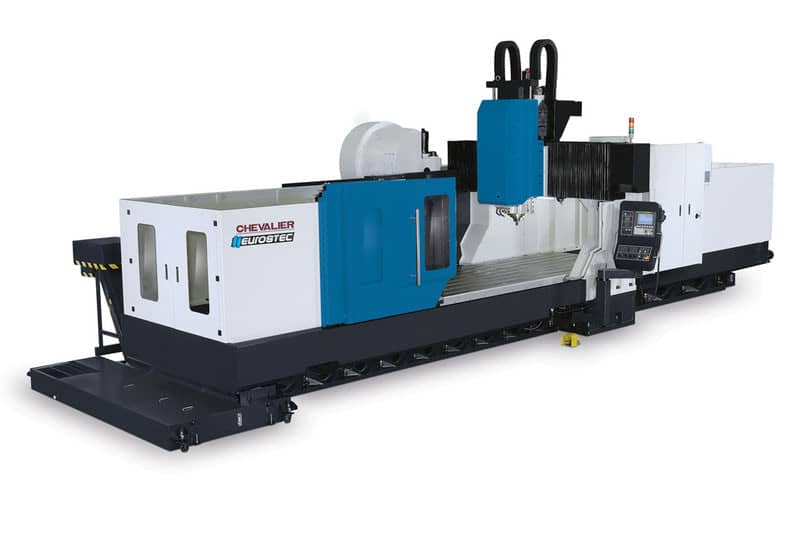

20150508040550fvm-4016dcl-open
Centro de Usinagem

O Centro de Usinagem FVM-3016 DLC é um equipamento industrial robusto e de alta velocidade, com sistema de coluna e travessão em apenas uma peça fundida, Centro de Usinagem Portal com a excelência Chevalier.

Para garantir a perfeição na superfície da peça, a usinagem de alta velocidade do FVM 3016 se encarrega de que o trabalho realizado pela ferramenta ocorra de uma maneira suave, sem acelerações e frenagens bruscas. A operação em alta velocidade com precisão é resultado da estrutura da máquina.

A base de ferro fundido Meehanite com nervuras é projetado para assegurar a rigidez e estabilidade deste Centro de Usinagem Portal. A coluna de grandes dimensões e construção de vigas em forma de caixa fornece apoio e tem o caráter de amortecimento. O trilho cruz é projetado por três formas de rolos 55 milímetros lineares rígidos que suportam a carga em ambas as direções vertical e horizontal.

Toda a X-travel da tabela é suportado por doze pedaços de blocos de correr para eliminar problemas de desequilíbrio estrutura. O eixo Z utiliza duas vias estruturas de caixa de 80 milímetros para melhorar a rigidez e suporte de corte.

O motor do eixo, com parafuso de cabeça bola e cilindros de dupla ação contra-balanceamento estão situados para evitar o torque desigual e preservar a precisão estrutural. Um sistema de arrefecimento a circulação e lubrificação forçada é aplicada ao eixo da árvore e rolamentos para reduzir a tensão térmica e estender sua vida útil. Evitando deformações térmicas ou desgaste prematuro do Centro de Usinagem Chevalier.

O tamanho da tabela é de 122 “x 57” com uma carga de mesa de 6500kg. A altura máxima sob o eixo é 780mm. A distância entre as colunas é de 1700mm. O alto torque do motor do eixo digital de 35HP, FANUC com transmissão de engrenagem de 2 velocidades produz capacidade de usinagem de alto torque em baixas velocidades e melhor acabamento de superfície em altas velocidades.

A FANUC 0i-MD é um recurso de controle equipado de fábrica com um visor LCD de 8,4 “TFT. O controle 0i-MD também vem com o controle de usinagem de contorno de alta velocidade AICC. Tem 3-D interpolação controle de contorno e uma função look-ahead 200 (olhar adiante) como bloco opcional.

Para maiores informações, visite os produtos Chevalier da Eurostec.
